内漏解决方案图
浏览:3863






                         主要合作的运行系统

       再蒸汽及旁路系统、给水系统、给水除氧系统、抽气系统、锅炉底部加热系统、减温水系统、对空排放系统等

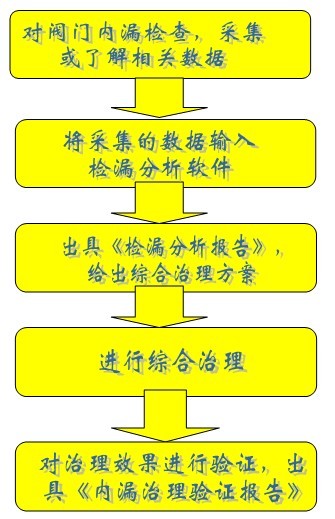

 一、对阀门内漏检查,采集或了解相关数据。

和客户沟通,确认检漏的对象,了解和记录系统运行相关数据;进入现场,利用检测仪器仪表对运行系统进行检查,采集相关数据。本步骤对阀门是否内漏、内漏程度进行初步定性。

检测方法:采用温度检测、超声测漏与热平衡分析相结合的方法。温度检测是通过被检测阀门温度与系统温度,环境温度及阀前后温度的关系来判断其是否处于泄漏状态;超声测漏是对阀门密封面部位因泄漏而产生的超声波进行采集,并与阀前后管道的超声波进行比较,以印证温度判断法的正确性。

二、将采集的数据输入检漏分析软件。

将采集到的信息和数据进行整理,输入阀门检漏分析软件系统。阀门检漏分析软件系统:本系统为热能定量分析系统,根据阀门前后热能守恒,取阀门及其前后一段管道作为一个开口热力系,通过输入系统边界以及系统本身温度数据,再根据管道内工质的焓值,研究该系统的热平衡,利用数值热传学以及工程热力学的相关理论方法,得到定量分析和能量损失分析结果。

该软件系统由本公司通过多年阀门内漏治理的实际工程经验,结合河南理工大和有关热工研究科学院所专家,利用超声波检漏与热平衡分析相结合的电厂阀门检漏技术,开发出的一套阀门检漏分析软件系统,已申请国家专利。

三、出具《检漏分析报告》。

根据检漏分析软件给出的数据,为客户出具详细的《检漏分析报告》;结合系统运行情况和阀门内漏情况,给出阀门内漏综合治理建议。

《检漏分析报告》的内容:

1、被检测阀门内漏情况的详细报告;

2、对被检测阀门的泄漏情况给予定性分析,结合热平衡原理,利用检漏分析软件给予定量分析;

3、通过检漏分析软对被检测系统泄漏量进行统计,对热损失情况进行分析;从而得出因泄漏而造成的供电煤耗及其他能耗情况;

4、阀门内漏综合治理建议。

四、进行综合治理。

 双方进一步协商,根据工作量大小和需更换设备情况,确定合作模式及期限,签订阀门综合治漏合同,对阀门内漏进行综合治理。

五、对治理效果进行验证,出具《内漏治理验证报告》。

通过对治理的系统进行复检,出具《内漏治理验证报告》,将治理前后进行对比,对本次治漏效果进行评定。合作双方对今后工作提出建议要求。

《内漏治理验证报告》的内容:

1、复检详细数据结果;

2、治理前后内漏情况对照表;

3、治理效果分析与评定。
